1、用途
9-11系列高壓節能離心通風機主要適用于0.5～5t/h沖天爐冶煉過程的通風，同時也適用地物料輸送、建材、冶金、高壓送風等領域，其輸送的介質溫度一般不超過50℃(*高不超過80℃)，介質中所含塵土及硬質顆粒不大于150mg/m3。
2、型號說明
9-11№6.3A-Ⅰ
9：壓力系數
11：比轉數
№6.3葉輪直徑分米
A：傳動方式A為直聯D為直聯傳動組
Ⅰ：派生規格
3、結構特點

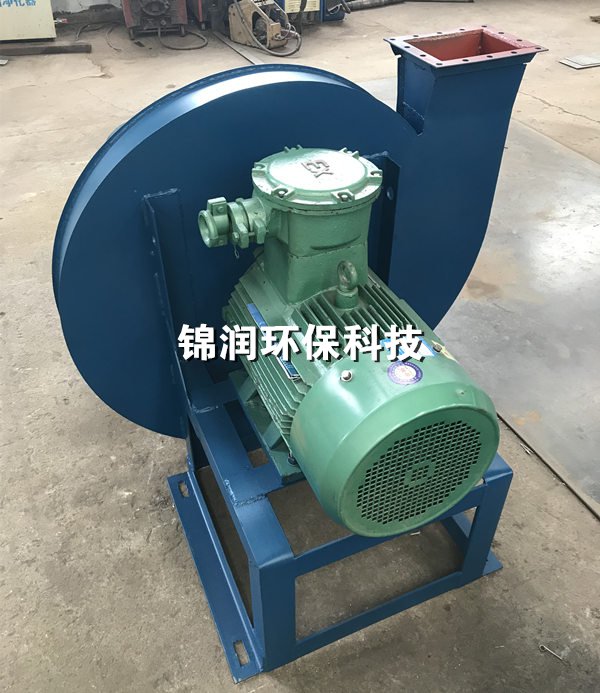

9-11系列高壓節能離心通風機是新型節能沖天爐專用風機，9-11系列風機節能顯著，噪聲低、體積小、質量輕、結構簡單。
1)葉輪是由先進的前傾葉片和長短葉片*佳匹配而成。
2)風機特性呈“恒壓型”，滿足了沖天爐熔化過程，風量變化而風壓保持不變的特殊工藝要求。
3)7.1機號以下采用電動機直聯方式，結構緊湊。
4)高效工作區域寬。
5)節電、節材、節油、低噪聲。
4、性能與選擇
|
爐熔化率/(t/h) |
風機機號 |
全壓/Pa |
風量/(m3/h) |
轉速/(r/min) |
電動機型號 |
功率/KW |
|
1 |
9-11№5.6A |
8000 |
14 |
2900 |
Y132S1-2 |
5.5 |
|
1.5～2.0 |
9-11№6.3A |
10000 |
30 |
2930 |
Y160M1-2 |
11 |
|
2.5～3 |
9-11№7.1A |
12300 |
40 |
2930 |
Y160M2-2 |
15 |
|
4.5～5 |
9-11№8D |
16000 |
60 |
2950 |
Y200L2-2 |
30 |
|
9-11№9D |
20000 |
84 |
2970 |
Y250M |
55 |
